油氣井壓裂可溶鎂合金橋塞
分類： 石油鉆具系列產品咨詢電話：13569136654
關鍵詞：石油鉆具系列油氣井壓裂可溶鎂合金橋塞

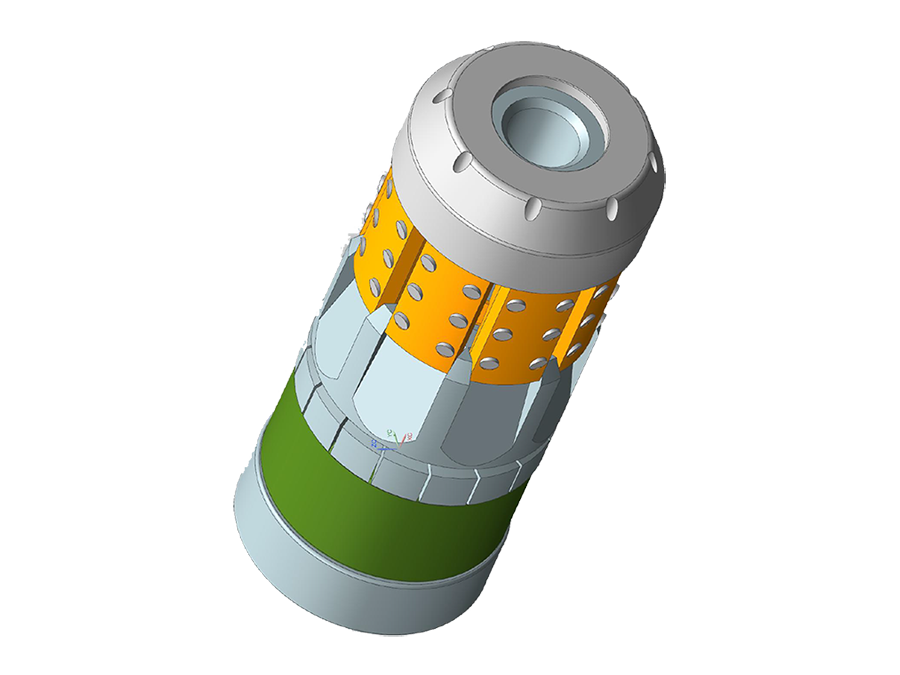

油氣井壓裂可溶鎂合金橋塞
產品介紹
產品特點
● 橋塞長度短，制造成本低，加快溶解效率。
● 溶解徹底。

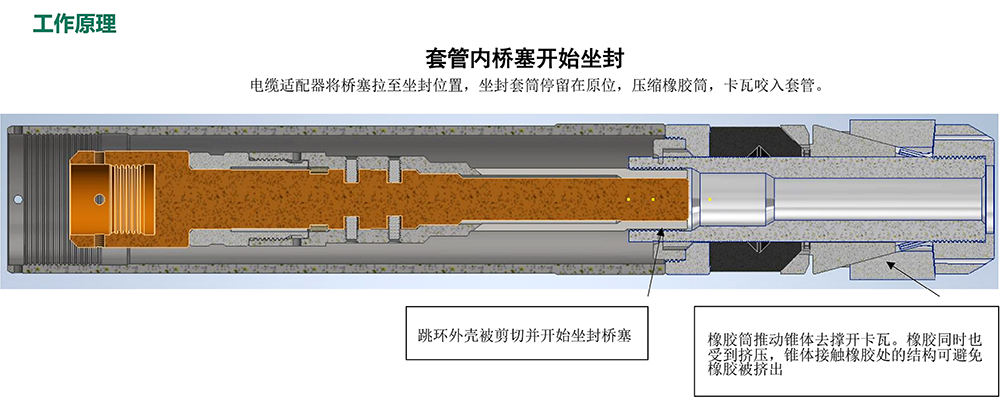

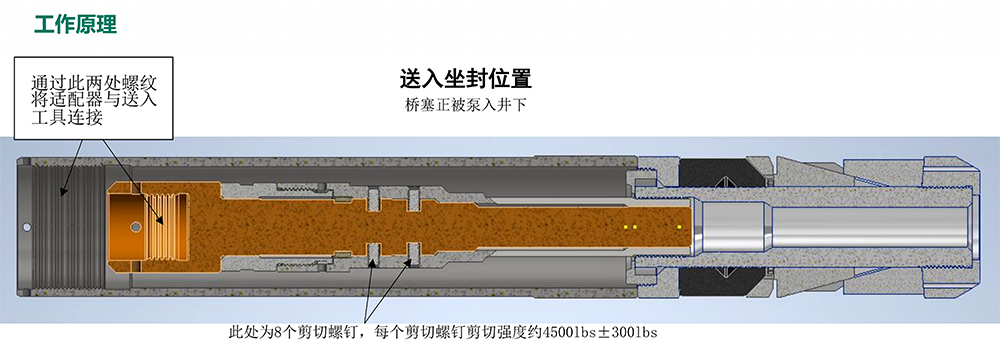

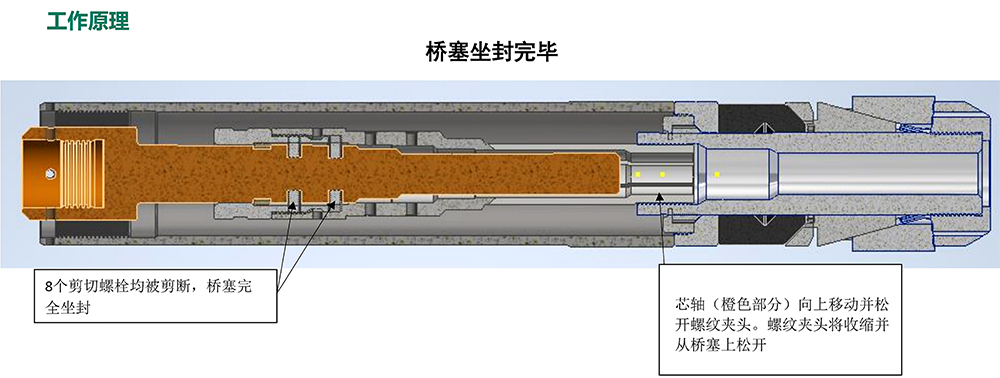

● 采用剪切螺栓結構，坐封力精確。
● 工作壓力滿足 50-70Mpa、井溫 20℃以上工作范圍。
規格型號
|
型號 |
固定方式 |
工作壓力 |
工作溫度 |
有效密封時間 |
充分溶解時間 |
|
SL-Y257R-111.4-50-S2 |
單卡瓦 |
50MPa |
20-50℃ |
≥24h |
≤15天 |
|
SL-Y257R-111.4-70-L2 |
單卡瓦 |
70MPa |
50-90℃ |
≥24h |
≤10天 |
|
SL-Y257R-111.4-70-M1 |
單卡瓦 |
70MPa |
90-105℃ |
≥24h |
≤8天 |
|
SL-Y257R-111.4-50-H1 |
單卡瓦 |
50MPa |
110-120℃ |
≥24h |
≤8天 |
|
SL-Y457R-111.4-70-M1 |
雙卡瓦 |
70MPa |
90-105℃ |
≥24h |
≤8天 |
|
SL-Y457R-111.4-50-H1 |
雙卡瓦 |
50MPa |
110-120℃ |
≥24h |
≤8天 |
注：以上數據為1%KCL標準溶液中檢測的結果。橋塞本體與可溶膠筒溶解速率除了與溫度有關之外，井筒壓力、礦化度對溶解速率均有很大影響，我公司會根據實際井況，為客戶定制不同性能的材料以滿足要求。
技術方案
● 橋塞本體材料
可溶鎂合金，該材料可以在含有電解質的水中溶解，溶解速度與其使用的溫度及氯根濃度有關。
● 膠筒材料
可溶橡膠，可以在含有電解質的水中溶解,溶解速度與其使用的溫度有關，根據井筒溫度變化范圍，有不同種類的膠筒可供選擇使用。

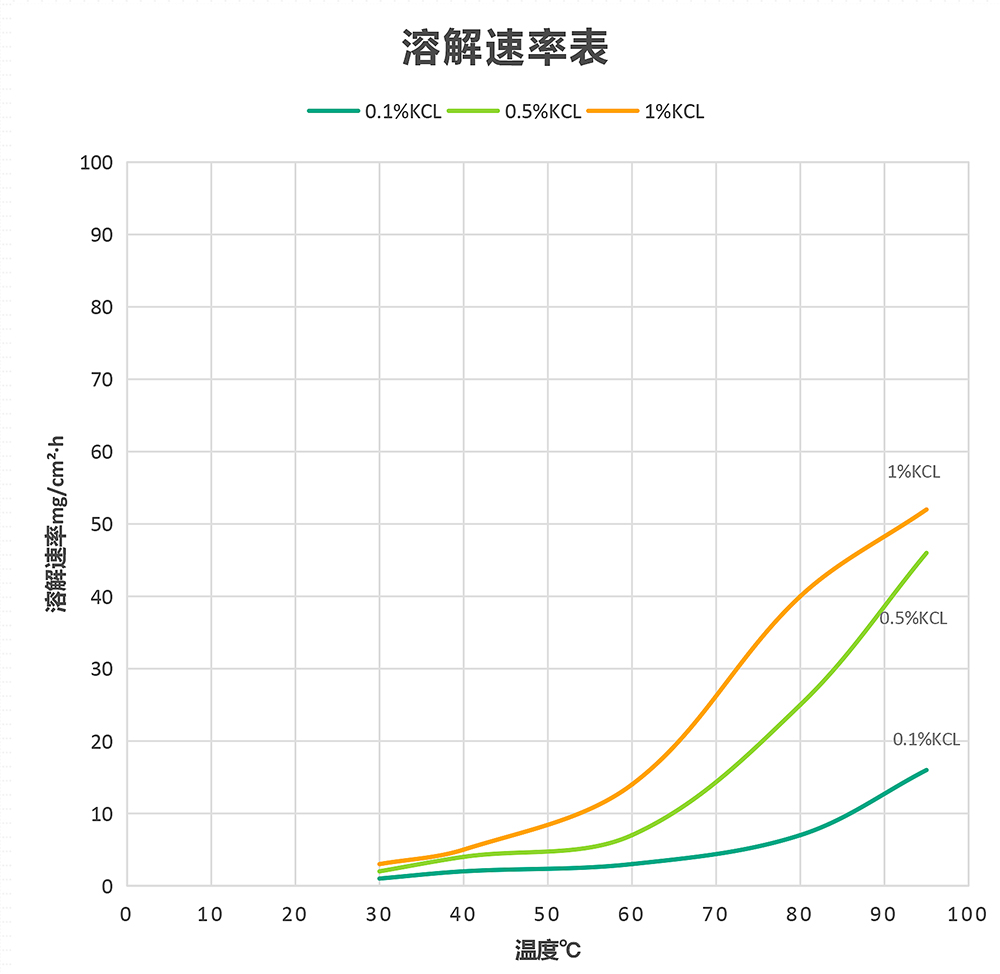

● 鎂合金溶解速率
牌號：J1
密度: 1.8g/cc
溶解速率（mg/cm²hr）
|
溫度°C |
0.1%KCI |
0.5%KCI |
1%KCI |
|
30 |
1 |
2 |
3 |
|
40 |
2 |
4 |
5 |
|
60 |
3 |
7 |
14 |
|
80 |
7 |
25 |
40 |
|
95 |
16 |
46 |
52 |
從實驗結果看：同一溫度下，KCL濃度越高，溶解速度越快；同一KCL濃度下，溫度越高，溶解速度越快。

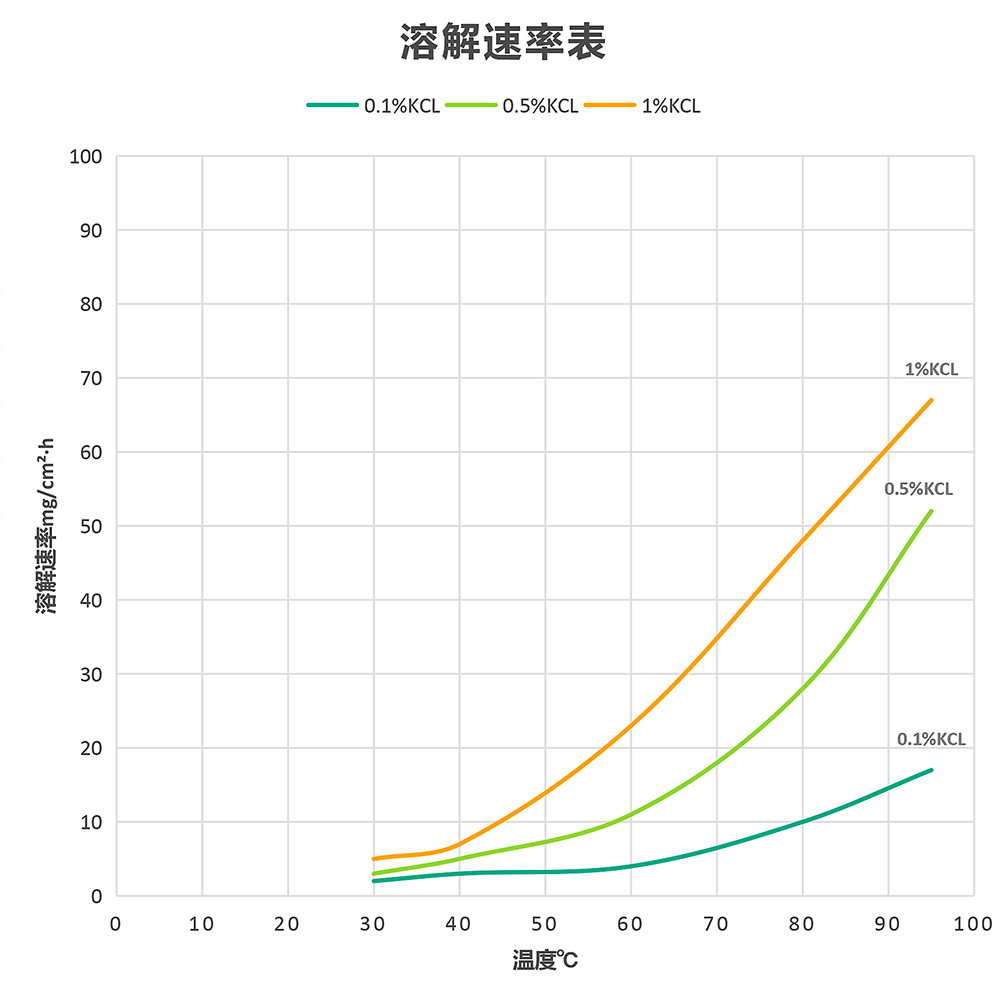

● 鎂合金溶解速率
牌號：J2
密度: 1.8g/cc
溶解速率（mg/cm²hr）
|
溫度°C |
0.1%KCL |
0.5%KCL |
1%KCL |
|
30 |
2 |
2 |
5 |
|
40 |
3 |
4 |
6 |
|
60 |
4 |
11 |
23 |
|
80 |
10 |
28 |
48 |
|
95 |
17 |
52 |
67 |
從實驗結果看：同一溫度下，KCL濃度越高，溶解速度越快；同一KCL濃度下，溫度越高，溶解速度越快。

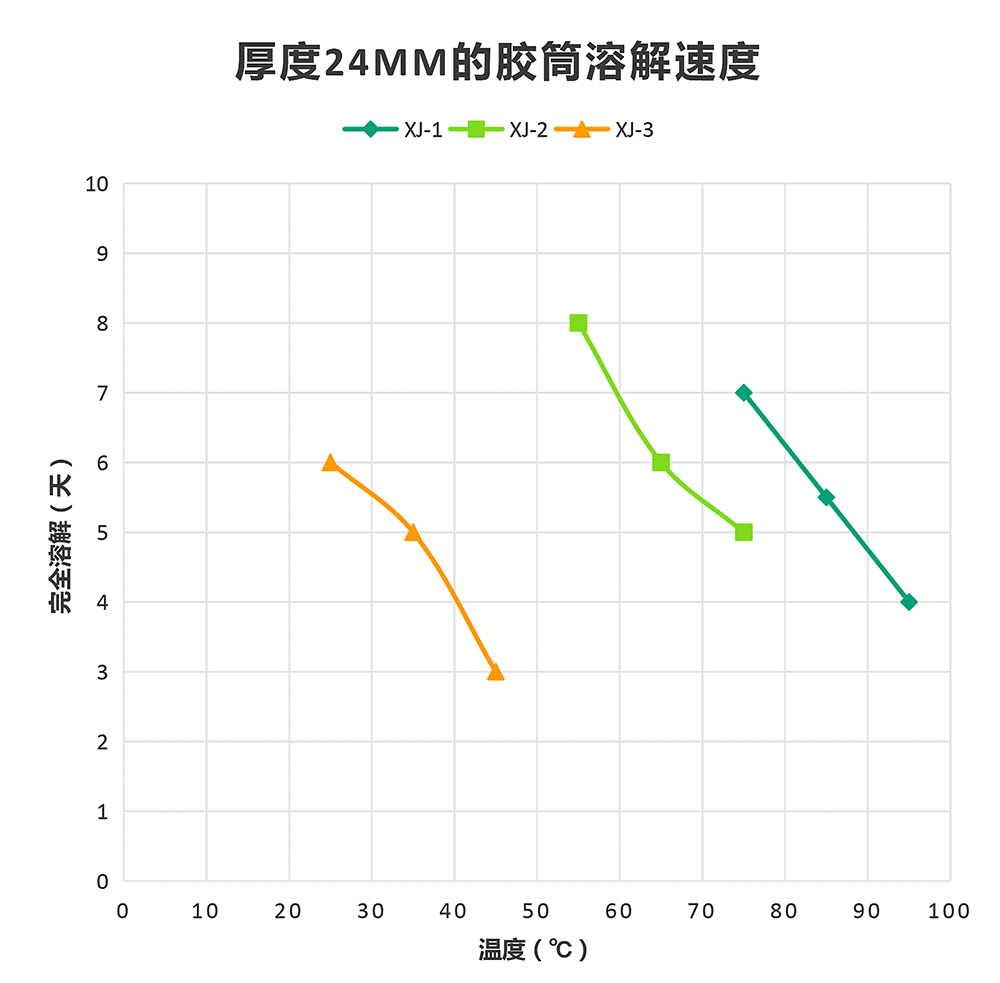

● 橡膠溶解速率
|
牌號 |
XJ-1 |
||
|
適用溫度（℃） |
95 |
85 |
75 |
|
24mm厚的膠筒完全溶解（天） |
4 |
5.5 |
7 |
|
牌號 |
XJ-2 |
||
|
適用溫度（℃） |
75 |
65 |
55 |
|
24mm厚的膠筒完全溶解（天） |
5 |
6 |
8 |
|
牌號 |
XJ-3 |
||
|
適用溫度（℃） |
45 |
35 |
25 |
|
24mm厚的膠筒完全溶解（天） |
3 |
5 |
6 |
從實驗結果看：橡膠溶解速度與使用溫度有關，溫度越高，溶解速度越快

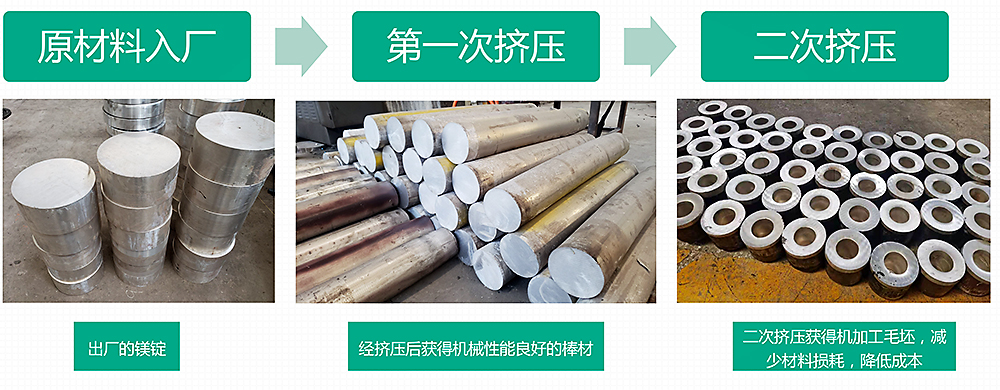

材料加工
鎂合金力學性能
|
不同擠壓比的力學性能（溫度：400℃） |
|||
|
擠壓比λ |
抗拉強度σb（Mpa) |
屈服強度σs（MPa） |
斷后延伸率δ（%） |
|
3 |
325 |
310 |
5.8 |
|
6 |
340 |
92 |
12 |
|
10 |
355 |
91 |
11.5 |
|
不同擠壓溫度的力學性能（擠壓比λ 1 ：3） |
|||
|
溫度℃ |
抗拉強度σb（Mpa) |
屈服強度σs（MPa） |
斷后延伸率δ（%） |
|
300 |
320 |
265 |
6.8 |
|
350 |
340 |
295 |
8.7 |
|
400 |
325 |
295 |
7.4 |
|
450 |
325 |
310 |
5.8 |

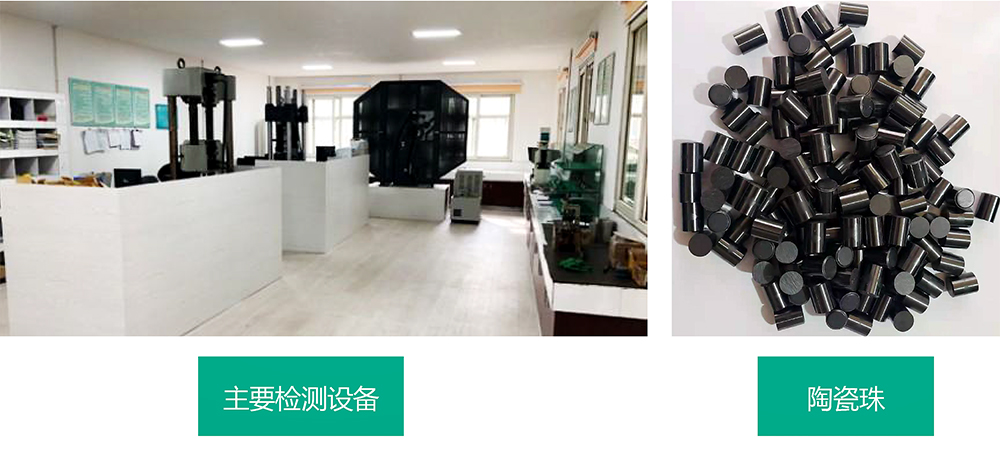

陶瓷珠抗壓試驗
從5000個陶瓷珠中隨機選擇10個進行測試。 平均抗壓載荷為11022磅。 最大抗壓載荷為12813磅，最小抗壓載荷為9782磅。
|
試樣編號 |
載荷 |
|
1 |
10752 |
|
2 |
12813 |
|
3 |
9782 |
|
4 |
11532 |
|
5 |
11124 |
|
6 |
10634 |
|
7 |
10381 |
|
8 |
11029 |
|
9 |
11261 |
|
10 |
10916 |
|
均值 |
11022 |
